Oceľová konštrukcia modulového domu: ako funguje a aké má vlastnosti?

Oceľová konštrukcia tvorí nosný základ modulového domu. Vytvára pevný priestorový rám, ktorý prenáša zaťaženie strechy, stien a podlahy do základov a zároveň umožňuje výrobu domu vo výrobnej hale, jeho dopravu a následné osadenie na pripravenom pozemku.

Pri modulárnej výstavbe má nosná konštrukcia zásadný význam. Rozmery oceľových profilov, spôsob ich spájania, riešenie podlahy a strechy či napojenie jednotlivých modulov ovplyvňujú vlastnosti celého domu.

Čo je oceľová konštrukcia modulového domu?

Oceľová konštrukcia modulového domu je nosný priestorový rám vytvorený z oceľových profilov. Tvorí základ podlahy, stien a strechy a prenáša zaťaženie domu do pripravených základov.

Pri modulárnej výstavbe vzniká významná časť domu vo výrobných podmienkach. Na pripravený oceľový rám postupne nadväzujú jednotlivé vrstvy podlahy, obvodových stien a strechy, okná, dvere, technické rozvody a interiérové prvky.

Výsledkom je priestorový modul, ktorý možno dopraviť na pozemok a osadiť na vopred pripravený základ.

Ako je riešená oceľová konštrukcia domov Konterra?

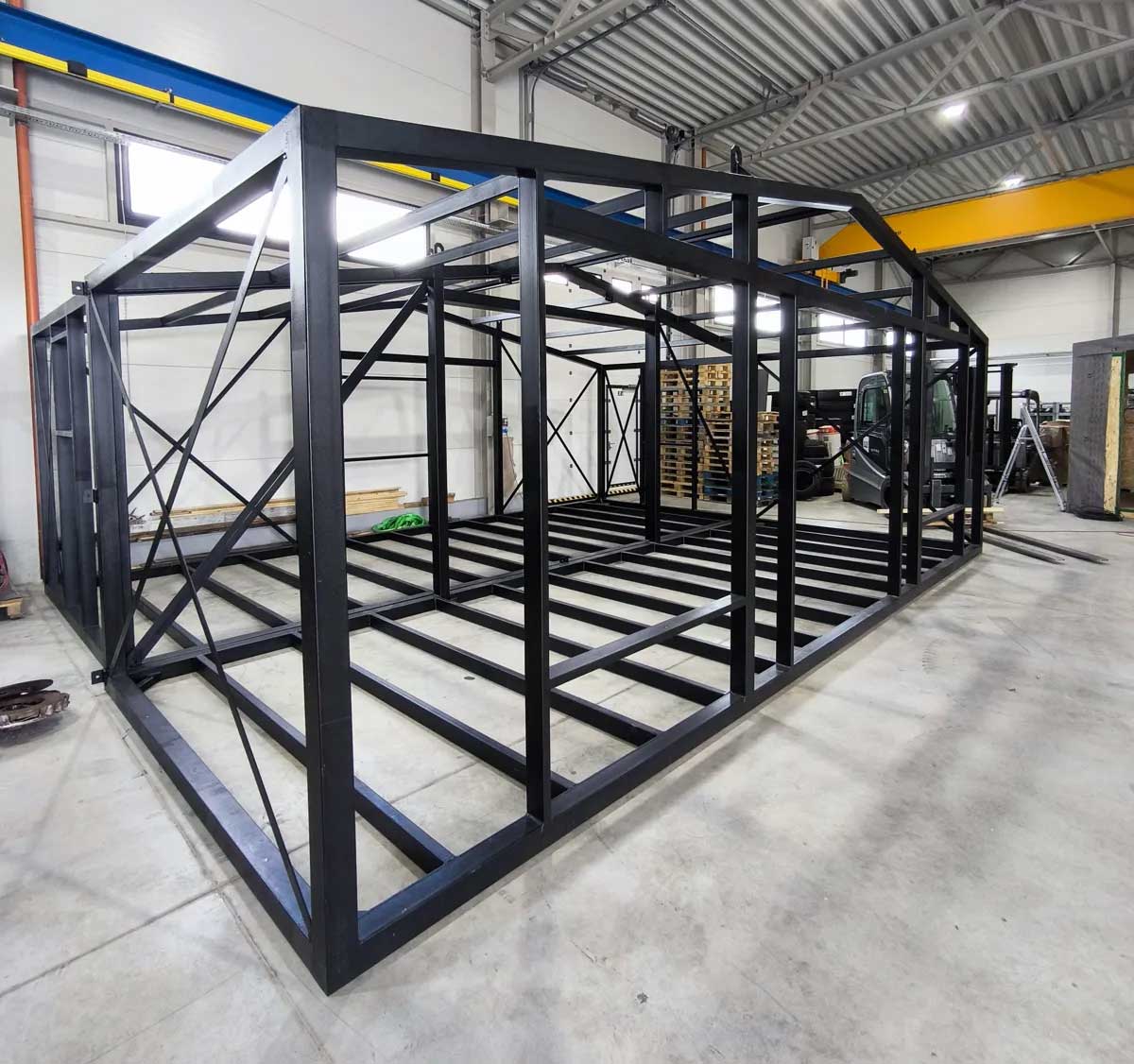

Základ modulových domov Konterra tvorí zváraná oceľová konštrukcia vyrábaná v kontrolovaných výrobných podmienkach.

Hlavný nosný rám je vytvorený z uzavretých oceľových profilov s rozmerom 100 × 100 × 3 mm. Podlahová a strešná konštrukcia využíva profily 80 × 40 × 3 mm. Jednotlivé časti rámu sú spojené pevnými zváranými spojmi vrátane rohových spojov.

Takto vytvorený rám tvorí samostatnú nosnú konštrukciu modulu. Na oceľový základ následne nadväzuje skladba podlahy, stien, strechy, tepelnej izolácie a ostatných častí domu.

Pri väčších dispozíciách možno použiť viac priestorových modulov. Po doprave na pozemok sa jednotlivé časti spoja podľa technického riešenia konkrétneho domu.

Prečo sa pri modulových domoch používa oceľový rám?

Modulový dom prechádza počas realizácie výrobou, dopravou a osadením na pozemku. Priestorový oceľový rám vytvára nosný základ, na ktorom možno jednotlivé časti domu postupne dokončiť ešte vo výrobnej hale.

Presne vyrobená konštrukcia určuje základnú geometriu modulu. Na rám nadväzujú podlahy, steny, izolácia, okná, dvere, strecha a technické vybavenie.

Hotový modul sa následne dopraví na miesto realizácie ako priestorový konštrukčný celok.

Ako vzniká oceľový rám modulového domu?

Výroba začína prípravou oceľových profilov podľa technickej dokumentácie konkrétneho domu. Jednotlivé prvky sa narežú na požadované rozmery a následne sa spoja do priestorovej konštrukcie.

Najskôr vzniká spodný rám a nosná konštrukcia podlahy. Na ne nadväzujú zvislé prvky stien, horná časť rámu a strešná konštrukcia.

Presnosť rozmerov a geometrie je dôležitá pre ďalšie fázy výroby. Na dokončený rám sa postupne montujú ďalšie vrstvy stavebnej konštrukcie a technické prvky domu.

Výroba v kontrolovaných podmienkach zároveň umožňuje plánovať jednotlivé pracovné kroky bez priamej závislosti od počasia na stavebnom pozemku.

Ako sú riešené steny oceľového modulového domu?

Oceľový rám zabezpečuje nosnú funkciu. Vlastnosti obvodovej steny vytvára kompletná skladba materiálov, ktoré na nosnú konštrukciu nadväzujú.

Pri domoch Konterra sa podľa konkrétneho riešenia používajú tepelnoizolačné materiály ako PUR, PIR, minerálna vlna alebo SteicoFLEX. Súčasťou skladby môžu byť OSB dosky, inteligentná parobrzda a inštalačná medzera určená na vedenie technických rozvodov.

Konkrétna skladba steny sa prispôsobuje modelu domu a plánovanému spôsobu využitia.

Pri dome určenom na dlhodobé bývanie treba posudzovať celú obálku budovy. Dôležité sú steny, podlaha, strecha, okná, izolácia aj riešenie jednotlivých konštrukčných detailov.

Viac sa tejto téme venujeme v článku Mobilný dom na celoročné bývanie: čo musí spĺňať?

Ako sa pri oceľovej konštrukcii riešia tepelné mosty?

Pri oceľovej konštrukcii je potrebné venovať pozornosť tepelným mostom, pretože oceľ má vysokú tepelnú vodivosť. Tepelnotechnické vlastnosti domu preto závisia od celej skladby obvodového plášťa a spôsobu, akým sú jednotlivé vrstvy navrhnuté okolo nosného rámu.

Dôležitá je kontinuita tepelnej izolácie a správne riešenie detailov v miestach styku konštrukčných prvkov.

Samotná hrúbka izolácie neposkytuje úplný obraz o tepelnotechnických vlastnostiach domu. Pri hodnotení treba brať do úvahy použitý izolačný materiál, jeho vlastnosti, umiestnenie v skladbe a riešenie kritických detailov.

Má oceľový modulový dom vlastnú podlahu?

Áno. Modulové domy Konterra majú vlastnú nosnú podlahovú konštrukciu, ktorá je súčasťou oceľového rámu domu.

Podlahový rám je vytvorený z oceľových profilov 80 × 40 × 3 mm. Na túto nosnú časť nadväzujú ďalšie vrstvy podlahovej skladby.

Vlastná podlahová konštrukcia umožňuje preniesť zaťaženie domu do určených nosných bodov. Spôsob založenia sa následne prispôsobuje konštrukcii domu, projektu a podmienkam konkrétneho pozemku.

Potrebuje oceľový modulový dom betónovú dosku?

Súvislá betónová základová doska nie je jediným možným spôsobom založenia oceľového modulového domu. Podľa projektu a podmienok pozemku možno použiť betónovú dosku, bodové základy, základové pásy alebo zemné skrutky.

Pri výbere spôsobu založenia treba zohľadniť rozloženie nosných bodov, zaťaženie stavby, vlastnosti podložia a podmienky konkrétneho pozemku.

Jednotlivé možnosti podrobnejšie porovnávame v článku Základy pod modulový dom: betónová doska, pätky alebo zemné skrutky?

Dá sa oceľový modulový dom premiestniť?

Možnosť premiestnenia modulového domu závisí od jeho konštrukcie, rozmerov, spôsobu spojenia jednotlivých modulov, technického vybavenia a osadenia na pozemku.

Priestorový oceľový rám umožňuje dopraviť modul z výrobnej haly na miesto realizácie ako jeden konštrukčný celok. Táto vlastnosť sama osebe neznamená, že každý dokončený modulový dom je určený na pravidelné premiestňovanie.

Ak sa s budúcim premiestnením domu počíta, je vhodné túto požiadavku zohľadniť už pri návrhu.

Ako sa oceľový modul dopraví a osadí na pozemok?

Hotový modul sa z výrobnej haly dopraví na pripravený pozemok. Pred termínom dodania musia byť dokončené základy a zabezpečený vhodný prístup pre dopravnú a montážnu techniku.

Po doprave sa modul umiestni na pripravené nosné body. Pri domoch zložených z viacerých modulov pokračuje montáž ich spojením podľa projektu.

Prípojné body elektriny, vody a kanalizácie pripravuje zákazník podľa technických podkladov. Po osadení sa dom pripojí k pripraveným bodom.

Dá sa oceľová konštrukcia domu kúpiť samostatne?

Áno. Konterra ponúka oceľovú konštrukciu aj samostatne pre zákazníkov, ktorí chcú pokračovať vo výstavbe svojpomocne.

Zákazník tak môže využiť hotový nosný rám ako základ vlastného stavebného projektu.

Viac informácií, dostupné rozmery a technické parametre nájdete na stránke Oceľová konštrukcia pre svojpomocnú výstavbu domu.

Praktickému využitiu prefabrikovaného rámu sa venujeme aj v článku Postavte si vlastný dom na prefabrikovanej oceľovej konštrukcii.

Na čo sa pýtať pri výbere oceľového modulového domu?

Samotný údaj, že dom používa oceľovú konštrukciu, neposkytuje dostatok informácií o celom stavebnom systéme. Pri porovnávaní riešení má význam poznať konkrétne technické parametre.

Overte si najmä:

rozmery a hrúbku oceľových profilov,
spôsob spájania jednotlivých prvkov,
riešenie podlahovej konštrukcie,
riešenie strešnej konštrukcie,
skladbu obvodových stien,
spôsob riešenia tepelných mostov,
spôsob spojenia viacerých modulov,
požiadavky na základy,
dostupnosť technickej dokumentácie.

Konterra poskytuje k svojim domom technickú dokumentáciu, technické výkresy a statický certifikát.

Oceľová konštrukcia domov Konterra v skratke

Hlavný nosný rám: 100 × 100 × 3 mm
Podlahová konštrukcia: 80 × 40 × 3 mm
Strešná konštrukcia: 80 × 40 × 3 mm
Konštrukcia: zváraný priestorový oceľový rám
Spoje: pevné zvárané rohové spoje
Podlaha: vlastný nosný podlahový rám
Výroba: vo výrobných podmienkach
Väčšie dispozície: možnosť spojenia viacerých modulov
Založenie: podľa projektu a podmienok pozemku
DIY riešenie: možnosť zakúpiť samostatnú oceľovú konštrukciu

Najčastejšie otázky

Je oceľová konštrukcia vhodná pre modulový dom?

Áno. Oceľový priestorový rám možno použiť ako nosnú konštrukciu modulového domu. Vytvára samostatný modul, ktorý možno vyrábať mimo pozemku a následne dopraviť na miesto osadenia.

Z akých profilov sa vyrábajú modulové domy Konterra?

Hlavný nosný rám domov Konterra využíva uzavreté oceľové profily 100 × 100 × 3 mm. Podlahová a strešná konštrukcia je vytvorená z profilov 80 × 40 × 3 mm.

Má oceľový modulový dom vlastnú podlahu?

Áno. Domy Konterra majú vlastný nosný podlahový rám, ktorý je súčasťou oceľovej konštrukcie modulu.

Musí stáť oceľový modulový dom na betónovej doske?

Betónová doska je jedným z možných riešení. Podľa projektu a podmienok pozemku možno použiť aj bodové základy, základové pásy alebo zemné skrutky.

Je oceľová konštrukcia vhodná pre dom na celoročné bývanie?

Oceľový rám možno použiť aj pri dome určenom na celoročné bývanie. Výsledné vlastnosti domu závisia od kompletnej skladby stien, podlahy a strechy, riešenia tepelných mostov, okien a technického vybavenia.

Môžem si kúpiť iba oceľový rám domu?

Áno. Konterra ponúka samostatné oceľové konštrukcie pre zákazníkov, ktorí chcú pokračovať vo výstavbe domu svojpomocne.

Oceľová konštrukcia ako základ modulového domu

Nosný rám ovplyvňuje výrobu, dopravu, osadenie aj ďalšie technické riešenie modulového domu. Pri porovnávaní jednotlivých systémov sa preto oplatí poznať konkrétne rozmery profilov, spôsob ich spájania a skladbu celej konštrukcie.

Modulové domy Konterra využívajú zváraný oceľový rám vyrábaný podľa technickej dokumentácie konkrétneho domu. Konštrukcia tvorí základ, na ktorý nadväzujú ostatné vrstvy a technické riešenia stavby.
